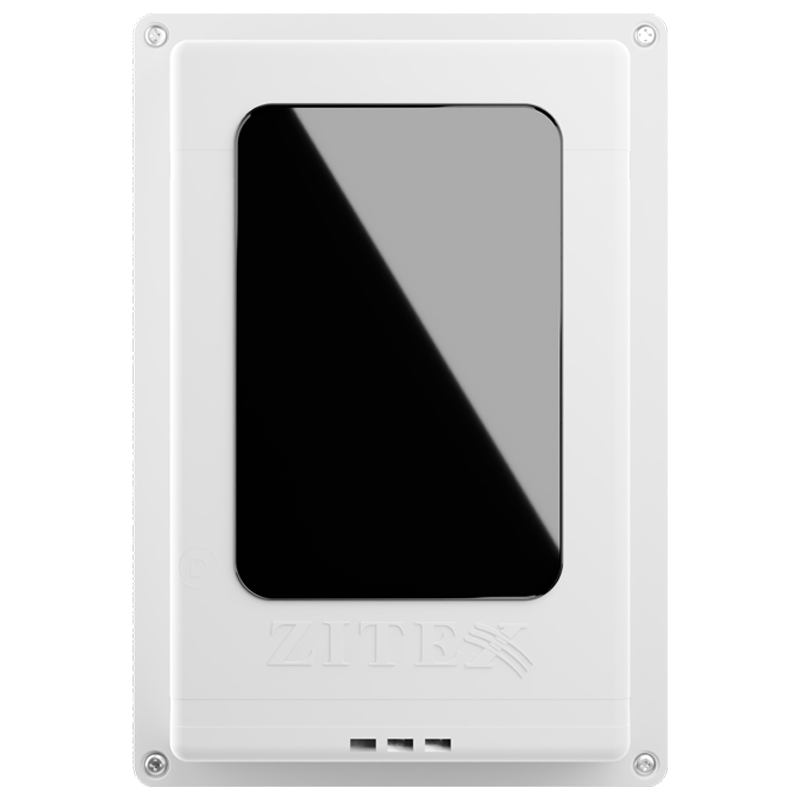

بیم دتکتور مدل ZX-BD 500

معرفی بیم دتکتور مدل ZX-BD 500

بیم دتکتور چیست؟

بیم دتکتور یا آشکارساز دود خطی (Beam Detector)، یک تجهیز پیشرفته و حیاتی در سیستم‌های اعلام حریق است که برای نظارت بر فضاهای بسیار وسیع و مرتفع طراحی شده است. برخلاف دتکتورهای نقطه‌ای که شعاع اثرگذاری محدودی دارند، بیم دتکتور با استفاده از یک پرتو نور مداوم، یک «خط حفاظتی» ایجاد می‌کند. این دستگاه زمانی فعال می‌شود که ذرات دود در مسیر این پرتو قرار گرفته و مانع از رسیدن نور به گیرنده شوند. این تکنولوژی، بهترین راهکار برای پوشش دادن سالن‌های بزرگ، انبارها، سوله‌ها و فرودگاه‌هاست که دتکتورهای معمولی قادر به پوشش دادن آن‌ها نیستند.

بیم دتکتور چگونه کار می‌کند؟ (مکانیسم عملکرد فنی)

عملکرد این دستگاه بر پایه پایش مداوم یک مسیر نوری استوار است. یک سیستم بیم دتکتور معمولاً از دو بخش اصلی تشکیل شده است: یک بخش فرستنده (Transmitter - TX) که پرتو نور را ساطع می‌کند و یک بخش گیرنده (Receiver - RX) که دریافت نور را پایش می‌کند.

۱. ارسال و دریافت پرتو: فرستنده، پرتو نوری (معمولاً مادون قرمز) را به سمت گیرنده یا یک رفلکتور (در مدل‌های رفلکتیو) ارسال می‌کند.

۲. تثبیت نقطه مرجع: در لحظه نصب، دستگاه سطح نور دریافتی را به عنوان «نقطه مرجع» یا حالت نرمال ثبت می‌کند تا در آینده بتواند تغییرات را تشخیص دهد.

۳. تشخیص حریق: به محض بروز آتش‌سوزی، ذرات دود در مسیر پرتو قرار گرفته و باعث پراکنده شدن یا کاهش شدت نور می‌شوند. با عبور این کاهش از حد آستانه تعیین شده، سیستم بلافاصله وضعیت هشدار (Alarm) را صادر می‌کند.

۴. سیستم جبران آلودگی (Compensation): یکی از ویژگی‌های هوشمند این دستگاه، قابلیت تطبیق با محیط است. با نشستن تدریجی گرد و غبار روی لنز، فرستنده به صورت خودکار توان سیگنال را افزایش می‌دهد تا آلودگی را جبران کند. اما توجه داشته باشید که اگر میزان آلودگی از حد مجاز فراتر رود، دستگاه دیگر قادر به جبران نیست و برای جلوگیری از عملکرد اشتباه، وضعیت را به عنوان «خطا» (Fault) گزارش می‌دهد که نشان‌دهنده نیاز به سرویس و تمیزکاری است.

چرا استفاده از بیم دتکتور ضروری است؟

طبق استاندارد جهانی BS5839، دتکتورهای دودی نقطه‌ای حداکثر تا ارتفاع ۱۰.۵ متر کارایی دارند. در فضاهای مرتفع صنعتی و تجاری، دتکتورهای نقطه‌ای نمی‌توانند دود را به سرعت و دقت تشخیص دهند. بنابراین، استفاده از بیم دتکتور تنها راهکار مطمئن برای تضمین ایمنی در محیط‌های با سقف بلند است.

مزایای کلیدی استفاده از آشکارسازهای خطی:

• پوشش‌دهی گسترده: قابلیت حفاظت از مسیرهای ۱۰ تا ۱۰۰ متر و بیشتر در یک مرحله.
• نصب بهینه: کاهش نیاز به کابل‌کشی‌های متعدد و پیچیده در محیط‌های وسیع.
• مدیریت هوشمند: امکان تنظیم حساسیت و تست از راه دور.
• ظاهر مدرن: هماهنگی بالا با معماری صنعتی و تجاری.

شعاع پوشش‌دهی طبق ضوابط جدید آتش‌نشانی ۱۴۰۳

محدوده حفاظتی یا همان شعاع پوشش‌دهی، به پارامترهای فنی متعددی بستگی دارد. طبق ضوابط سال ۱۴۰۳، این شعاع بر اساس نوع تکنولوژی دستگاه تعیین می‌شود:

• بیم دتکتورهای لیزری: به دلیل تمرکز بالای پرتو، دارای بیشترین برد و شعاع پوشش‌دهی بین ۱۰ تا ۵۰ متر هستند.
• بیم دتکتورهای مادون قرمز: این مدل‌ها بسیار رایج بوده و شعاع پوشش‌دهی آن‌ها بین ۵ تا ۲۰ متر است.
• بیم دتکتورهای ماوراء بنفش: برای کاربردهای خاص با شعاع پوشش‌دهی بین ۵ تا ۱۰ متر استفاده می‌شوند.

نکته مهم: علاوه بر نوع تکنولوژی، عواملی نظیر ارتفاع نصب، زاویه قرارگیری و وجود موانع فیزیکی (مانند تیرچه‌ها یا ستون‌ها) می‌توانند شعاع پوشش‌دهی را کاهش دهند. لذا نصب باید توسط متخصص و با در نظر گرفتن شرایط محیطی انجام شود تا از ایجاد نقاط کور جلوگیری گردد.

 مدیریت ریسک و آلارم کاذب:

در شرایط جوی سخت مانند رطوبت بسیار بالا، مه، گرد و غبار شدید یا برف و یخ‌زدگی، ممکن است دتکتور دچار اختلال شده و آلارم کاذب صادر کند. انتخاب صحیح مدل و جانمایی دقیق، کلید جلوگیری از این هزینه‌هاست.

⚠️ لطفاً توجه داشته باشید: جهت دریافت استعلام قیمت دقیق و مشاوره تخصصی، با کارشناسان فروش اطلس تبریز تماس بگیرید.»
