تفاوت سرسیم و وایرشو؛ راهنمای جامع انتخاب و مقایسه ملزومات سیم‌کشی
در دنیای برق صنعتی و ساختمان، اتصالات ایمن و استاندارد اهمیت زیادی دارند. اتصال مستقیم سیم‌های افشان به ترمینال‌ها، بدون استفاده از تجهیزات واسطه، یکی از عوامل اصلی ایجاد اتصال کوتاه، جرقه و حتی آتش‌سوزی در سیستم‌های برقی است. برای جلوگیری از این مشکلات، تجهیزاتی مانند سرسیم و وایرشو طراحی شده‌اند.
اما سؤال بسیاری از تکنسین‌ها و خریداران تجهیزات برقی این است: تفاوت سرسیم و وایرشو چیست و هرکدام در چه مواردی کاربرد دارند؟
در این مقاله تخصصی از اطلس تبریز، تفاوت‌ها، انواع، کاربردها و عوامل مؤثر بر قیمت این تجهیزات را بررسی می‌کنیم تا بتوانید برای پروژه‌های خود انتخابی دقیق و مناسب داشته باشید.
وایرشو چیست؟
برای درک بهتر تفاوت سرسیم و وایرشو، ابتدا باید بدانیم وایرشو چیست؟
وایرشو (Ferrule) که در بازار با عنوان سرسیم لوله‌ای نیز شناخته می‌شود، یک قطعه فلزی لوله‌ای و نازک است که معمولاً از مس با روکش قلع ساخته می‌شود. در انتهای این قطعه نیز یک روکش پلاستیکی عایق قرار دارد.
در هنگام نصب، بخش لخت‌شده سیم افشان داخل لوله فلزی وایرشو قرار می‌گیرد و سپس با استفاده از ابزار مخصوص، یعنی پرس وایرشو، فشرده می‌شود. در نتیجه، رشته‌های مسی سیم به‌صورت یکپارچه و منسجم درمی‌آیند. این کار از پخش شدن رشته‌های سیم زیر پیچ ترمینال جلوگیری کرده و اتصال را ایمن‌تر، پایدارتر و مقاوم‌تر در برابر شل‌شدن و افت ولتاژ می‌کند.
انواع وایرشو
وایرشوها با توجه به نوع کاربرد و تعداد سیم‌های ورودی، به دو دسته اصلی تقسیم می‌شوند:
- وایرشوهای تکی یا ساده: برای اتصال یک رشته سیم افشان به یک ترمینال استفاده می‌شوند.
- وایرشوهای دوبل: به‌گونه‌ای طراحی شده‌اند که دو سیم افشان به‌صورت هم‌زمان داخل آن قرار بگیرند و هر دو به یک ترمینال متصل شوند.
وایرشوها از نظر وجود عایق نیز به دو نوع تقسیم می‌شوند:
- وایرشوی روکش‌دار یا عایق‌دار
- وایرشوی بدون روکش

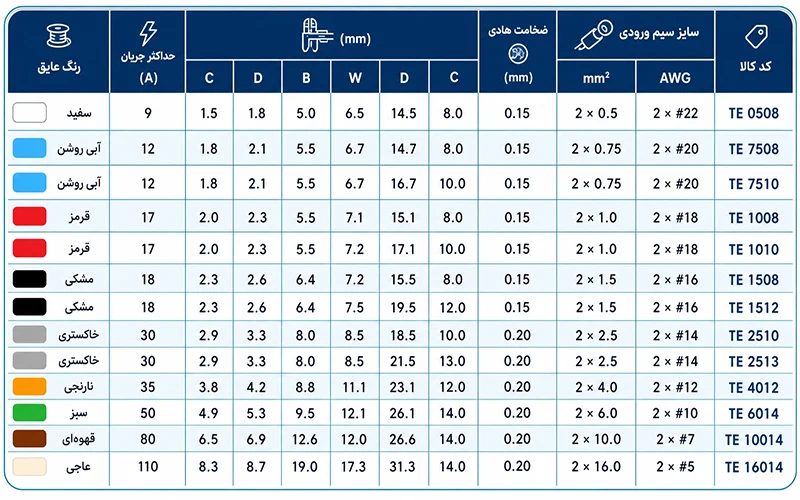

در تابلوهای برق صنعتی، معمولاً از وایرشوهای روکش‌دار به دلیل ایمنی و نظم بیشتر استفاده می‌شود. رنگ روکش وایرشوها نیز نشان‌دهنده سایز و محدوده مقطع سیم قابل استفاده است و معمولاً بر اساس استاندارد DIN تعیین می‌شود.
انواع سرسیم
سرسیم‌ها (Terminals) تنوع بسیار زیادی دارند. برخلاف وایرشوها که عمدتاً برای آماده‌سازی سیم و اتصال آن به ترمینال‌های پیچی یا کلمپی به کار می‌روند، سرسیم‌ها برای اتصال سیم به تجهیزات مختلفی مانند کلیدها، پریزها، شینه‌ها و قطعات الکترونیکی طراحی شده‌اند.
مهم‌ترین انواع سرسیم عبارت‌اند از:
- سرسیم حلقوی یا گرد: برای اتصالات پیچ و مهره‌ای محکم و مطمئن استفاده می‌شود.
- سرسیم چنگالی یا U شکل: نصب سریع‌تری نسبت به مدل حلقوی دارد و برای نصب آن معمولاً نیازی به باز کردن کامل پیچ نیست.
- سرسیم فیشی یا کولری: در دو نوع نری و مادگی تولید می‌شود و برای اتصالات سریع و قطع‌و‌وصل موقت کاربرد دارد.
- سرسیم سوزنی: از نظر عملکرد شبیه وایرشو است و برای قرارگیری در ترمینال‌های دارای فضای محدود مناسب است.
- سرسیم دوراهی یا رابط: برای اتصال و امتداد دادن دو سیم به یکدیگر به کار می‌رود.

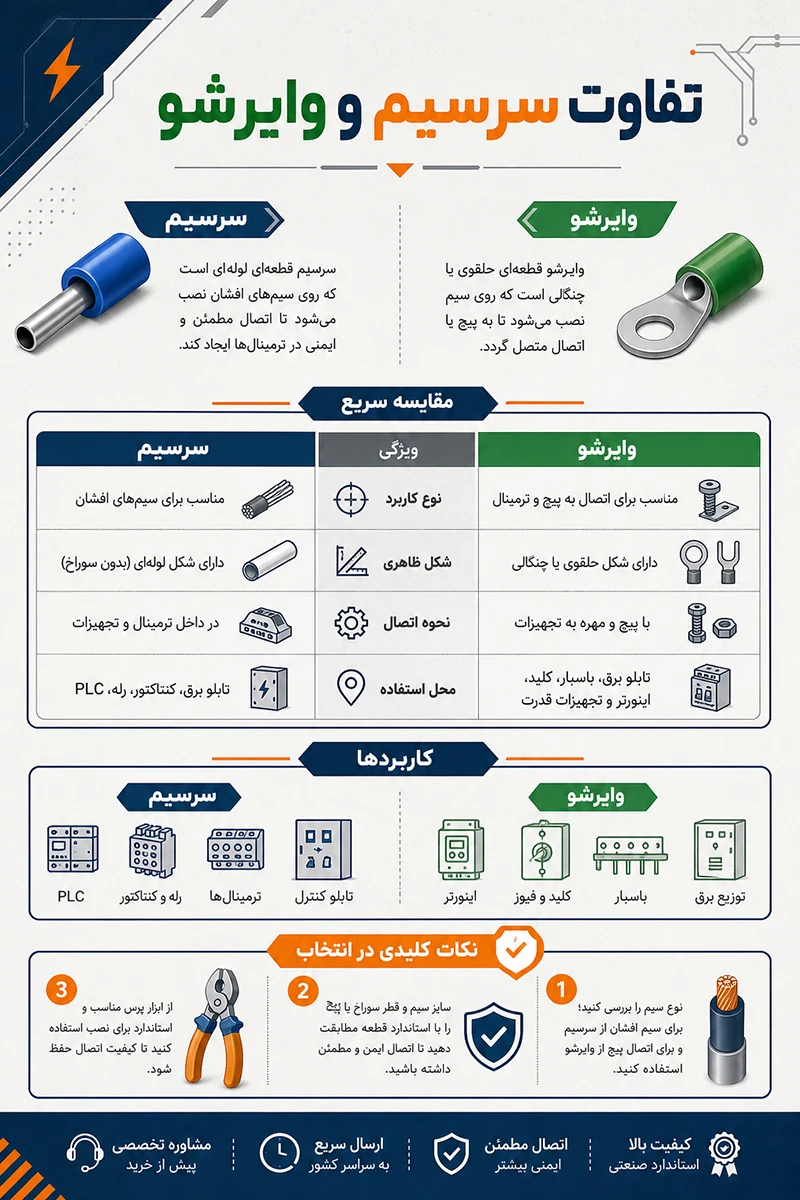

| ویژگی | وایرشو (Ferrule) | سرسیم (Wire Terminal) |
|---|---|---|
| شکل ظاهری | لوله‌ای و استوانه‌ای | حلقوی، چنگالی، فیشی، سوزنی و مدل‌های دیگر |
| کاربرد اصلی | یکپارچه‌کردن رشته‌های سیم افشان برای ورود به ترمینال | اتصال سیم به پیچ، فیش نری و مادگی، قطعات، کلیدها و شینه‌ها |
| نحوه اتصال | قرارگیری داخل سوراخ ترمینال و محکم‌شدن توسط پیچ یا گیره | قرارگیری دور پیچ، اتصال فیشی یا نصب روی تجهیزات مختلف |
| تنوع مدل‌ها | محدود؛ ساده، دوبل، روکش‌دار و بدون روکش | بسیار متنوع؛ حلقوی، چنگالی، فیشی، سوزنی، رابط و غیره |
| محدوده سایز | از حدود 0.5 تا 150 میلی‌متر مربع | مناسب انواع سیم و کابل، بسته به نوع و اندازه سرسیم |
| هدف اصلی | جلوگیری از پراکنده‌شدن رشته‌های سیم و بهبود اتصال به ترمینال | ایجاد شکل و رابط مناسب برای اتصال سیم به تجهیزات مختلف |
تفاوت‌های کلیدی سرسیم و وایرشو
۱. تفاوت سرسیم و وایرشو در چیست؟
اصلی‌ترین تفاوت سرسیم و وایرشو در کارکرد و محل استفاده آن‌هاست.
وایرشو برای این طراحی شده است که سیم افشان را به یک رشته یکپارچه و منظم تبدیل کند تا به‌راحتی داخل ترمینال‌های ریلی، ترمینال‌های پیچی، کنتاکتورها و تجهیزات مشابه قرار گیرد.
در مقابل، سرسیم‌ها انتهای سیم را به شکل‌های مختلفی مانند حلقه، چنگال، فیش یا پین تبدیل می‌کنند تا امکان اتصال آن به تجهیزات خاص فراهم شود. بنابراین، وایرشو بیشتر برای آماده‌سازی سیم جهت ورود به ترمینال کاربرد دارد، اما سرسیم‌ها برای ایجاد انواع اتصالات مکانیکی و الکتریکی استفاده می‌شوند.
۲. تفاوت وایرشو دوبل و ساده
یکی از پرسش‌های رایج تکنسین‌ها، تفاوت وایرشو دوبل و ساده است:
- وایرشو ساده: دارای یک دهانه ورودی است و فقط یک سیم افشان از آن عبور می‌کند.
- وایرشو دوبل: دهانه ورودی بزرگ‌تر و معمولاً بیضی‌شکل دارد و امکان قرارگیری هم‌زمان دو سیم افشان را فراهم می‌کند.
وایرشو دوبل در تابلوهای برق، مدارهای فرمان و محل‌هایی که دو سیم باید به یک ترمینال متصل شوند، کاربرد زیادی دارد. استفاده از این مدل می‌تواند سرعت سیم‌کشی را افزایش داده و آرایش سیم‌ها را منظم‌تر کند.
۳. تفاوت کابلشو و وایرشو
گاهی کابلشو و وایرشو به اشتباه یکسان در نظر گرفته می‌شوند، درحالی‌که این دو قطعه از نظر اندازه، ساختار و کاربرد تفاوت دارند.
وایرشو معمولاً برای سیم‌های افشان با مقطع کوچک و متوسط، به‌ویژه در مدارهای کنترلی و فرمان، استفاده می‌شود. این قطعه برای ورود سیم به ترمینال‌های کلمپی و پیچی مناسب است.
در مقابل، کابلشو (Lug) قطعه‌ای ضخیم‌تر و مقاوم‌تر است که برای کابل‌های قدرت و سایزهای بزرگ‌تر، معمولاً از (16) میلی‌متر مربع به بالا، کاربرد دارد. کابلشو برای اتصال کابل به شینه‌های مسی، کلیدهای اتوماتیک، تابلوهای برق و تجهیزات قدرت استفاده می‌شود.
کاربردهای سرسیم و وایرشو
کاربردهای وایرشو
وایرشوها معمولاً در موارد زیر استفاده می‌شوند:
- اتصال منظم سیم‌های افشان به ترمینال‌های ریلی
- سیم‌کشی تابلوهای برق صنعتی
- اتصال سیم به کنتاکتور، رله و کلیدهای مینیاتوری
- جلوگیری از پراکنده‌شدن رشته‌های سیم
- کاهش احتمال شل‌شدن اتصال در اثر لرزش
- افزایش نظم، ایمنی و قابلیت عیب‌یابی تابلو برق
کاربردهای سرسیم
سرسیم‌ها نیز در کاربردهای مختلفی به کار می‌روند، از جمله:
- اتصال سیم به پیچ و مهره
- اتصال سیم به شینه‌ها
- اتصال سریع سیم‌ها با فیش‌های نری و مادگی
- اتصال سیم به کلیدها و تجهیزات الکتریکی
- اتصال و امتداد دادن دو سیم
- نصب سیم در فضاهای محدود با استفاده از سرسیم سوزنی
نکات مهم هنگام انتخاب سرسیم و وایرشو
برای انتخاب محصول مناسب، به نکات زیر توجه کنید:
- مقطع سیم یا کابل را اندازه‌گیری کنید: سایز سرسیم یا وایرشو باید با مقطع سیم مطابقت داشته باشد.
- نوع اتصال را مشخص کنید: برای ترمینال‌های پیچی، وایرشو و برای اتصالات پیچ‌ومهره‌ای، سرسیم حلقوی یا چنگالی مناسب‌تر است.
- به جنس هادی توجه کنید: مس با خلوص بالا و روکش قلع، رسانایی و مقاومت بالاتری در برابر خوردگی دارد.
- محیط نصب را در نظر بگیرید: در محیط‌های گرم یا صنعتی، استفاده از روکش‌های مقاوم و غیرقابل‌اشتعال اهمیت بیشتری دارد.
- ابزار پرس مناسب استفاده کنید: پرس نامناسب می‌تواند باعث شل‌شدن اتصال، افزایش مقاومت الکتریکی و گرم‌شدن بیش از حد شود.
- استاندارد محصول را بررسی کنید: محصولات دارای استانداردهای معتبر، کیفیت ساخت و ایمنی بیشتری دارند.
قیمت وایرشو و سرسیم به چه عواملی بستگی دارد؟
در زمان خرید تجهیزات برق صنعتی، قیمت وایرشو و سرسیم یکی از عوامل مهم تصمیم‌گیری است. قیمت این محصولات به عوامل مختلفی بستگی دارد:
- جنس فلز هادی: مس با خلوص بالا و روکش قلع، کیفیت و دوام بیشتری دارد و معمولاً قیمت آن از هادی‌های آلیاژی یا برنجی بالاتر است.
- کیفیت روکش پلاستیکی: روکش‌های ساخته‌شده از PVC مرغوب یا نایلون مقاوم در برابر حرارت و شعله، قیمت بیشتری دارند.
- برند و استاندارد تولید: محصولات برندهای معتبر داخلی و وارداتی که استانداردهایی مانند UL یا CE را دارند، معمولاً به دلیل کیفیت و ایمنی بالاتر، قیمت بیشتری دارند.
- سایز و ضخامت: هرچه سایز سیم ورودی و ضخامت فلز بیشتر باشد، مقدار مواد اولیه مصرفی نیز بیشتر شده و قیمت محصول افزایش می‌یابد.
- نوع محصول: وایرشوهای دوبل، سرسیم‌های تخصصی و مدل‌های دارای عایق یا روکش ویژه، ممکن است قیمت بیشتری نسبت به مدل‌های ساده داشته باشند.
- مقدار خرید: خرید عمده معمولاً با قیمت مناسب‌تری نسبت به خرید جزئی انجام می‌شود
پیشنهاد خرید از اطلس تبریز
استفاده از سرسیم و وایرشو استاندارد، علاوه بر افزایش ایمنی سیستم برقی، باعث بهبود کیفیت اتصالات، سرعت بیشتر سیم‌کشی، نظم بهتر تابلو برق و ساده‌تر شدن فرایند عیب‌یابی می‌شود.
برای سیم‌های افشان و اتصال آن‌ها به ترمینال‌های پیچی یا کلمپی، استفاده از وایرشو انتخاب مناسبی است. در مقابل، زمانی که سیم باید به پیچ، شینه، فیش، کلید یا تجهیزی با ساختار خاص متصل شود، باید از سرسیم متناسب با همان کاربرد استفاده کرد.
همچنین توصیه می‌شود برای پرس این تجهیزات، حتماً از آچار پرس مخصوص و استاندارد استفاده کنید. پرس صحیح، اتصال را محکم و پایدار می‌کند و از شل‌شدن، افزایش مقاومت و داغ‌شدن محل اتصال جلوگیری خواهد کرد.
در اطلس تبریز، انواع سرسیم، وایرشوهای ساده و دوبل و کابلشوهای باکیفیت با استفاده از متریال مناسب و با قیمت رقابتی عرضه می‌شوند. برای دریافت مشاوره فنی، اطلاع از لیست قیمت به‌روز و ثبت سفارش‌های عمده یا جزئی، می‌توانید با کارشناسان فروش اطلس تبریز در ارتباط باشید.
